Мобільний оливороздатчик PIUSI Viscotroll 200/2 AC — арт. F0026301D: повний огляд, комплектація, монтаж і експлуатація

PIUSI Viscotroll 200/2 AC (арт. F0026301D) — це професійний мобільний комплект для точної та акуратної роздачі моторних, трансмісійних і гідравлічних олив безпосередньо з бочки 200 л. Вузол зібраний на базі шестеренчастого насоса Viscomat 200/2 AC, оснащений електронним овально-шестеренчастим лічильником PIUSI K400 і змонтований на міцному візку з продуманою організацією рукавів та аксесуарів. Це готове рішення «під ключ» для СТО, дилерських центрів, виробничих дільниць, складів ПММ, сервісних бригад і всіх, хто прагне швидко розгорнути пункт видачі олив без будівництва стаціонарної станції.

Для чого потрібен Viscotroll 200/2 AC і чим він відрізняється

Якщо потрібна дозована роздача середньо- та високов’язких олив із точним обліком, рівномірним (обтічним) потоком і мінімальною пульсацією, шестеренчаста схема — оптимальний вибір. Viscomat 200/2 створює стабільну подачу без «провалів», упевнено працює з густими середовищами й ідеально поєднується з лічильником K400, який зберігає високу точність на «масляних» витратах і в’язкостях. На відміну від лопатевих масляних насосів (лінійка Viscomat 70/90), шестеренчастий вузол:

• краще «тягне» високі в’язкості;

• забезпечує рівномірніший потік;

• менш схильний до кавітації за правильно змонтованої всмоктувальної лінії.

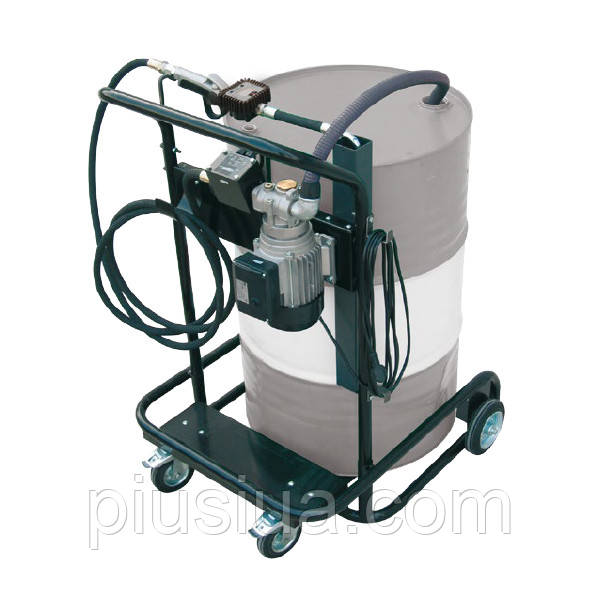

Комплектація мобільного блока

• Візок під бочки 180–220 л. Жорстка рамна конструкція з фіксацією бочки, тримачами для рукавів і зручною рукояткою.

• Насос PIUSI Viscomat 200/2 AC. Шестеренчастий, самовсмоктувальний, із регульованим байпасом для тонкого налаштування перепуску під вашу оливу та трасу.

• Витратомір PIUSI K400. Електронний овально-шестеренчастий лічильник із локальною індикацією; висока повторюваність і мала похибка за умови коректної інсталяції та фільтрації.

• Роздавальний пістолет для олив. Як правило, серії EASY OIL або еквівалент; за запитом — гнучкий носик/антикрапля.

• Всмоктувальна лінія. Трубка/рукав 1″ із донним (сгонним) фільтром і зворотним клапаном для утримання стовпа продукту та відсікання великих частинок.

• Напірний рукав. Зазвичай близько 4 м, маслобензостійкий, з потрібним армуванням.

• Електрика. Кабель живлення під 230 В, вимикач з індикацією; вузли мають ступінь захисту до IP55.

Конкретні довжини рукавів, тип пістолета й набір фітингів залежать від поставки. Комплект можна дооснастити під ваші вимоги.

Технічні характеристики (орієнтовно)

• Тип насоса: шестеренчастий, самовсмоктувальний, із регульованим байпасом.

• Живлення: 230 В AC, 50 Гц.

• Потужність: близько 550 Вт.

• Частота обертання: приблизно 1450 об/хв.

• Ступінь захисту: IP55 (електрочастина й насос).

• Продуктивність для олив: до ≈9 л/хв (залежить від в’язкості, температури та обв’язки).

• Рекомендована в’язкість продукту: до ≈2000 cSt.

• Висота всмоктування: до ≈2,5 м за герметичної лінії.

• Рівень шуму: менше ≈65 дБ — комфортно для цеху/СТО.

• Приєднання: як правило, 1″ BSP (вхід/вихід).

• Лічильник: K400, овально-шестеренчастий; типова похибка ±0,5% за дотримання умов експлуатації.

Паспортні значення можуть відрізнятися для окремих версій. Фактичні параметри залежать від в’язкості/температури оливи, геометрії траси, стану фільтрів і якості електроживлення.

Ключові переваги для користувача

1. Робота з густими оливами. Шестеренчаста пара формує рівний потік, а регульований байпас дає змогу налаштувати перепуск під конкретний продукт і рукави.

2. Точний облік. K400 стабільно рахує на «масляних» витратах і в’язкостях; легко вести списання, звірки та звітність.

3. Повна мобільність. Увесь вузол на візку: підкотили до бочки, під’єднали — й працюєте, без будівництва стаціонарного поста.

4. Менше ризику помилок оператора. Ергономічна рукоятка пістолета, передбачуваний хід курка, можливість тонкого дозування.

5. Захист лінії та ресурс вузлів. Донний фільтр і зворотний клапан зменшують знос насоса, зберігають «стовп» продукту й пришвидшують старт.

6. Просте обслуговування. Доступ до фільтрів і з’єднань, стандартні різьби, «чесні» допуски по в’язкості — монтувати та обслуговувати легко.

Як працює шестеренчастий Viscomat 200/2 і чому це важливо

Шестеренчастий насос переміщує рідину за рахунок обертання двох шестерень, що формують рівні камери перекачування. Такий принцип:

• краще переносить високу в’язкість, ніж лопатевий;

• майже не створює пульсацій, що критично для точного обліку;

• добре самовсмоктує, якщо всмоктувальна лінія коротка й герметична.

Регульований байпас перепускає частину потоку при закритому пістолеті та дозволяє зняти надлишковий тиск, захищаючи тракт і продовжуючи ресурс насоса. На «зимових» густих оливах коректне налаштування байпаса особливо важливе.

Лічильник PIUSI K400: точність, зручність, догляд

K400 — електронний овально-шестеренчастий витратомір, що вимірює об’єм за обертанням пари овальних шестерень у проточній камері. Переваги:

• точність до ±0,5% за правильної інсталяції та калібрування під вашу в’язкість;

• висока повторюваність показів, наочний дисплей;

• стійкість до коливань потоку в робочих межах температур.

Рекомендації: тримайте лінію повністю заповненою, уникайте підсосу повітря, періодично звіряйте покази з еталонною тарою. За різкій зміні типу/в’язкості оливи виконайте калібрування за інструкцією.

Монтаж та перший пуск: покроково

1. Підготовка бочки та місця. Встановіть бочку на рівну основу, усуньте перекоси, забезпечте доступ до горловини й робочої зони візка.

2. Фіксація бочки на візку. Надійно підтягніть ремені/скоби; бочка не повинна «гуляти» під час переміщення.

3. Всмоктувальна лінія. Використовуйте штатну трубку/рукав 1″, змонтуйте донний фільтр і зворотний клапан. Переконайтеся в герметичності різьб (лише ущільнювачі, сумісні з оливою).

4. Напірна лінія. Під’єднайте штатний рукав потрібної довжини; за потреби встановіть вертлюг (swivel) перед пістолетом — менше перекручування та навантаження на оператора.

5. Електроживлення. 230 В із обов’язковим заземленням. Бажано — окрема лінія з автоматичним захистом; уникайте «слабких» розеток і сумнівних подовжувачів.

6. Перший запуск. Ненадовго відкрийте пістолет, увімкніть насос, дайте йому підхопити тракт. Перевірте герметичність, відсутність підсосу повітря та сторонніх шумів.

7. Перевірка обліку. Відпустіть у контрольну тару (5 або 10 л), звірте з показами K400 і, за потреби, внесіть поправку.

Практичні поради з експлуатації

• Температура та в’язкість. На холоді оливи густіють — тримайте бочку й вузол у теплому приміщенні або використовуйте помірний підігрів (лише за регламентом техніки безпеки).

• Коротке всмоктування. Чим коротша й пряміша всмоктувальна лінія, тим стабільніший потік і реальна продуктивність.

• Фільтрація. Чиста тара, справний донний фільтр і, за потреби, тонке очищення на видачі — це ресурс насоса/арматури й стабільність показів K400.

• Режим видачі. Для дуже густих олив працюйте плавно, не перекривайте потік різко.

• Налаштування байпаса. Підібрати перепуск так, щоб насос не перевантажувався при закритому пістолеті, а лінія не «зависала».

• Електробезпека. Стежте за станом кабелю, заземленням, не працюйте при пошкоджених оболонках або підтопленні.

Обслуговування: що й як часто перевіряти

• Щотижня. Візуальний огляд герметичності з’єднань, стану рукавів та фітингів; перевірка кріплення візка, чистоти пістолета.

• Щомісяця. Огляд і, за потреби, очищення донного фільтра; контроль зворотного клапана; зовнішній огляд електрики та вимикача.

• Кожні 3–6 місяців (або за падінням витрати). Заміна/очищення елементів тонкого фільтра (якщо встановлено), ревізія рукавів і фітингів.

• Щокварталу. Звірка обліку K400 за еталонною тарою; при зміні оливи — калібрування.

• Сезонно. Перевірка ущільнень, цілісності оболонок, підлаштування байпаса під «зимові» режими.

Регулярне обслуговування подовжує ресурс шестеренчастої пари, усуває кавітацію та забезпечує стабільний облік.

Типові помилки монтажу й як їх уникнути

1. Довга та «тонка» всмоктувальна лінія. Наслідок — кавітація, шум і падіння реальної подачі. Рішення: коротка траса 1″, герметичні з’єднання.

2. Відсутній зворотний клапан. Лінія «провалюється», насос довго «ловить» стовп. Ставте клапан максимально близько до забору.

3. Немає фільтрації. Грубі частинки псують насосну пару та пістолет, збивають точність обліку. Потрібні і донний фільтр, і (за потреби) тонке очищення.

4. Різкі перекриття потоку. На густих оливах це зайві навантаження. Працюйте плавно, коректно налаштовуйте байпас.

5. Погане заземлення/сумнівна електрика. Ризик для людей і обладнання, втрата гарантії. Підключення — лише за нормами.

Діагностика: швидкі підказки

• Довго «підхоплює». Перевірте герметичність всмоктування, роботу зворотного клапана, рівень оливи, положення всмоктувальної трубки.

• Потік нижчий звичного. Огляньте донний/тонкий фільтр, виключіть заломи рукавів, перевірте температуру оливи та відповідність діаметрів.

• Лічильник «плаває». Переконайтеся у відсутності повітря, правильному положенні K400, чистоті фільтрів; за потреби — перерахунок коефіцієнта.

• Шум/вібрації. Ознака кавітації або надлишкового перепуску: перевірте байпас, всмоктувальну лінію та фільтрацію.

Де Viscotroll 200/2 AC особливо ефективний

• СТО та дилерські центри. Дозований відпуск моторних/трансмісійних олив у ДВЗ, КПП, редуктори, ГПК/ГУР.

• Виробничі дільниці. Регулярна роздача технологічних олив на робочі пости.

• Склади ПММ. Облік і контроль відпуску для внутрішніх потреб підприємства.

• Сервісні бригади та виїзні роботи. Мобільна організація точки роздачі безпосередньо біля обладнання/парку техніки.

Опції та аксесуари

• Гнучкий носик/антикрапля на пістолет — охайна заливка у вузькі горловини.

• Вертлюг (swivel) перед пістолетом — менше перекручувань рукава, зручніше оператору.

• Котушка для рукава — акуратне зберігання довгих ліній і захист від механічних ушкоджень.

• Подовжені рукави — під вашу геометрію, з урахуванням гідровтрат.

• Додаткова фільтрація — тонке очищення на видачі згідно з регламентом обладнання.

Порівняння з альтернативами лінійки

• Viscotroll 70 (лопатевий) vs 200/2 (шестеренчастий). Лопатевий 70-й дає вищу витрату (близько 25 л/хв) на помірних в’язкостях, але для густих олив і точного дозування 200/2 кращий, хоч і повільніший (≈9 л/хв).

• Viscotroll 120/1 DC vs 200/2 AC. DC-версії зручні там, де немає 230 В, однак шестеренчастий AC-варіант виграє за ресурсом на високих в’язкостях і забезпечує «масляний» характер потоку для прецизійного обліку.

• Стаціонарні станції vs мобільний комплект. Стаціонарні рішення доречні при великих потоках і фіксованих постах, але Viscotroll 200/2 AC мобільніший, швидше запускається і не потребує капітального монтажу.

Поширені запитання (FAQ)

Чи можна роздавати ATF, редукторні та гідравлічні оливи?
Так, якщо в’язкість у робочому діапазоні насоса й забезпечена фільтрація. Для дуже високих в’язкостей уточнюйте режими й температурні обмеження.

Яка реальна точність K400?
За правильної обв’язки, чистих фільтрів і калібрування під вашу в’язкість — орієнтовно ±0,5%. Підсмоктування повітря й бруд у фільтрах погіршують точність.

Чи можна під’єднати не до бочки 200 л, а до іншої тари?
Так, за наявності відповідних перехідників і достатньо жорсткої основи, дотримуючись вимог до всмоктування/фільтрації.

Чи потрібне часте калібрування лічильника?
За роботи з однією оливою — рідко, достатньо періодичної звірки. При зміні в’язкості/температури — проведіть швидке калібрування.

Як впливає зима на роботу комплекта?
На холоді оливи густіють — витрата падає. Тримайте комплект і тару в теплому приміщенні, використовуйте підігрів за регламентом, контролюйте стан фільтрів.

Підсумок

PIUSI Viscotroll 200/2 AC (F0026301D) — надійний, точний і зручний у щоденній роботі мобільний оливороздатчик для широкого спектра в’язкостей. Шестеренчастий насос забезпечує рівний потік і впевнений «підхоп» лінії, K400 — прецизійний облік, а візок робить вузол по-справжньому мобільним. За грамотною обв’язкою (коротке всмоктування 1″, коректна фільтрація, налаштування байпаса) ви отримаєте стабільну роботу, прогнозований облік і тривалий ресурс без зайвих простоїв і витрат.

Якщо опишете тип/в’язкість оливи (SAE/ISO), робочі температури, довжини трас і вимоги до обліку, підготую точну специфікацію: підберу рукави, фітинги, фільтри, пістолет/носик, вертлюг і котушку, а також рекомендації з налаштування байпаса та калібрування лічильника під ваші умови.
