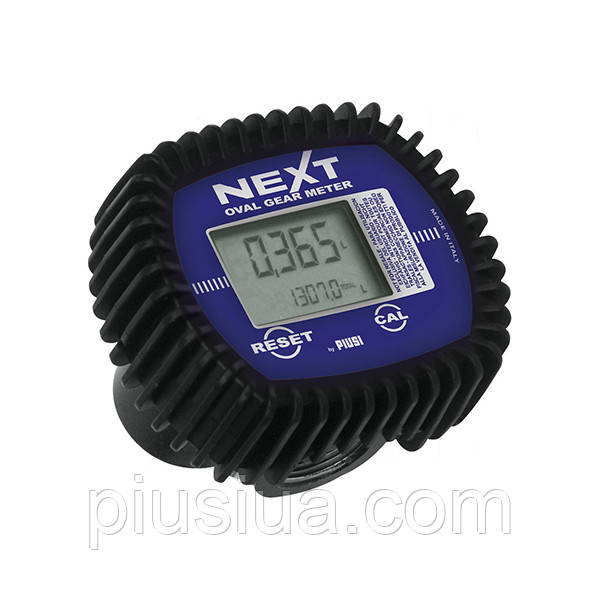

Витратомір оливи NEXT/2 PIUSI art.F00486150

PIUSI NEXT/2 — електронний овально-шестеренний витратомір для точного обліку олив і мастильних матеріалів у СТО, на виробництві та в системах централізованої роздачі. Розрахований на високі витрати 6–60 л/хв і забезпечує точність ±0,5 % (за умови коректного монтажу та калібрування). Зручний ЖК-дисплей із двома лічильниками (сумарним і частковим) спрощує роботу, а різьбові порти 3/4" BSP (внутрішня різьба з обох боків) дозволяють швидко встановити прилад у лінію або безпосередньо на роздавальний пістолет.

Ключові переваги

• Висока точність ±0,5 % у широкому діапазоні 6–60 л/хв.

• Надійна вимірювальна камера: овальні шестерні + алюмінієвий блок; електроніка в ударостійкому корпусі.

• Два лічильники: сумарний (незатиранний) і частковий (із кроком 0,001 л).

• Швидкий монтаж: стандартні порти 3/4" BSP (внутр./внутр.) — зручно на пістолет або в напірну магістраль.

• Просте калібрування на місці: під ваша фактичну рідину/в’язкість.

• Робочий тиск до 70 бар — підходить для систем роздачі олив з високим тиском.

• Автономне живлення: 2 батарейки 1,5 В — не прив’язаний до мережі, зручно в полі.

• Низькі витрати на обслуговування: не потребує складного сервісу чи ПЗ.

Сфери застосування

• СТО, дилерські центри, автопарки — відпуск моторних, гідравлічних, трансмісійних олив.

• Промислові дільниці та лінії — дозування та облік мастил під час складання/обслуговування.

• Склади ПММ — контроль відпуску олив для внутрішнього обліку.

• Системи централізованої роздачі — на колекторі, перед пістолетом, у складі візків/станцій.

Важливо: Модель NEXT/2 оптимізована саме для олив і мастил. Для дизельного пального зазвичай застосовують спеціалізовані витратоміри з «дизельних» лінійок. Якщо потрібен облік дизеля — підберемо правильну конфігурацію.

Конструкція та зручність роботи

• Вимірювальний вузол: овальні шестерні забезпечують стабільну геометрію імпульсів і точність по всьому діапазону витрат.

• Дисплей та керування: великі цифри, інтуїтивні кнопки — обнулення часткового, вхід у калібрування, сервісні функції.

• Живлення: 2 × 1,5 В — автономність і простота заміни елементів.

• Герметичність: продумана компоновка мінімізує ризик протікань у точках з’єднання.

• Матеріали: вимірювальна камера — алюміній; модуль електроніки — міцний технопласт.

Температурний режим та умови експлуатації

• Робочі температури: від –10 до +60 °C.

• Нижня межа обумовлена роботою ЖК-індикатора: за сильного морозу швидкість відгуку дисплея знижується — рекомендується розміщення у приміщенні або в захищених/обігріваних зонах.

• Експлуатація на відкритому повітрі можлива за наявності захисту від опадів і дотримання температурного діапазону.

Сумісність за робочою рідиною

• Рекомендовано: оливи та мастила (низької, середньої, високої в’язкості), сумісні з матеріалами витратоміра.

• Небажано/заборонено: бензин, розчинники, агресивні хімічні середовища та будь-які рідини, несумісні з матеріалами; вода (для води існують інші рішення).

• За нетипової в’язкості/температури обов’язково проведіть калібрування за контрольним мірним посудом.

Монтаж: крок за кроком

1. Підготуйте магістраль: чисті трубопроводи, фільтр попереднього очищення на всмоктуванні/перед насосом.

2. Дотримуйтеся напрямку потоку: на корпусі є стрілка.

3. Різьбові з’єднання: використовуйте перехідники 3/4" BSP, герметик по різьбі (стримано), без перекосів.

4. Орієнтація у просторі: горизонтально/вертикально допустимо; мінімізуйте вібрації.

5. Видалення повітря: після монтажу прокачайте систему на робочому витраті, випустивши повітря з камери.

6. Перевірка герметичності: огляньте всі з’єднання під тиском.

Калібрування: покрокова інструкція

1. Підготуйте мірну тару (5 або 10 л із повіркою).

2. Перейдіть у режим калібрування (кнопками на корпусі).

3. Відміряйте контрольний об’єм через витратомір на типовій швидкості потоку.

4. Зіставте покази дисплея з фактичним об’ємом у тарі.

5. Внесіть поправку (коефіцієнт), збережіть налаштування.

6. Повторіть тест для підтвердження точності.

Рекомендуємо калібрувати при зміні типу оливи, відчутній зміні температури/в’язкості або після обслуговування обладнання.

Технічні характеристики

• Тип лічильника: електронний, овально-шестеренний (oval gear)

• Призначення: оливи та мастильні матеріали

• Діапазон витрати: 6–60 л/хв

• Точність вимірювання: ±0,5 % (після калібрування)

• Робочий тиск (макс.): 70 бар

• З’єднання: 3/4" BSP (внутрішня/внутрішня)

• Дисплей/індикація: ЖК, 2 лічильники

  • Сумарний: до 99 999 999 л, не обнуляється (зберігається при заміні батарей)

  • Частковий: до 9 999 л, крок 0,001 л, обнулення кнопкою

• Живлення: 2 × 1,5 В (рекомендовано лужні елементи)

• Матеріали корпуса: алюміній (вимірювальна камера), технопласт (електроніка)

• Температура експлуатації: –10…+60 °C

• Габарити (Д×Ш×В): 115 × 160 × 135 мм

• Маса: ≈0,6 кг

• Гарантія: 12 місяців

Комплектація

• Електронний витратомір PIUSI NEXT/2 (з дисплеєм)

• Паспорт/інструкція з експлуатації

• Заводське пакування

• Елементи живлення можуть постачатися у комплекті або окремо (уточнюйте під час замовлення)

Поради з експлуатації та обслуговування

• Встановлюйте фільтр грубого очищення перед насосом — довше ресурс та стабільніші покази.

• Уникайте сухого прокачування (з повітрям) і кавітації.

• Не перевищуйте максимальний тиск і швидкість потоку.

• За помітної зміни в’язкості/температури — повторно відкалібруйте.

• Періодично протирайте корпус, захищайте дисплей від ударів.

• За зберігання в холоді — захищайте індикатор від низьких температур.

Питання та відповіді (FAQ)

Чи можна використовувати NEXT/2 для дизельного пального?
Модель орієнтована на оливи та мастила. Для обліку дизеля застосовують спеціалізовані витратоміри з відповідних лінійок. Допоможемо підібрати оптимальну конфігурацію.

Яка точність приладу?
Заявлена ±0,5 % за умов коректної установки й калібрування. Для стабільної точності підтримуйте чистоту магістралі та фільтрацію.

Два лічильники — це як?
Є сумарний (не обнуляється, зберігає загальний об’єм) і частковий (обнуляється кнопкою; крок 0,001 л) — зручно для разових відпусків і змінних звітів.

Наскільки вистачає батарейок?
Залежить від інтенсивності роботи та температури. На практиці пари якісних лужних елементів вистачає на кілька сезонів.

Чи можна ставити витратомір прямо на пістолет?
Так, різьби 3/4" BSP (внутр.) і компактні габарити дозволяють монтувати прилад безпосередньо на роздавальний пістолет або в лінію.

Чому дисплей «підвисає» на морозі?
Це особливість ЖК-індикаторів. Робочий діапазон — –10…+60 °C; за сильного холоду краще працювати в приміщенні або передбачити захист/обігрів.

Чому оригінальний PIUSI — це вигідно

• Європейський виробник із багаторічною практикою в обладнанні для ПММ.

• Відповідність промисловим вимогам і реальним умовам СТО/виробництв.

• Доступність запчастин і сервісної підтримки.

• Довговічність, точність і передбачуваність показників.

Гарантія та сервіс

• Гарантія 12 місяців.

• Гарантійні зобов’язання діють за умови дотримання правил монтажу й експлуатації, відсутності стороннього втручання та використання рідин, сумісних із матеріалами витратоміра.

• Під час введення в експлуатацію рекомендуємо калібрування на фактичній оливі й у робочому температурному режимі.

Підсумок

PIUSI NEXT/2 — професійний електронний витратомір для олив із великим запасом продуктивності (6–60 л/хв), точністю ±0,5 %, зручною індикацією та міцною механікою. Це надійний спосіб упорядкувати облік мастильних матеріалів, зменшити втрати та підвищити прозорість відпуску.
