Насос для перекачування оливи PIUSI Viscomat 90 T — арт. 000303000 (400 В, трифазний)

Оновлено: текст без посилань і з порівняльною таблицею лінійки Viscomat 70/90.

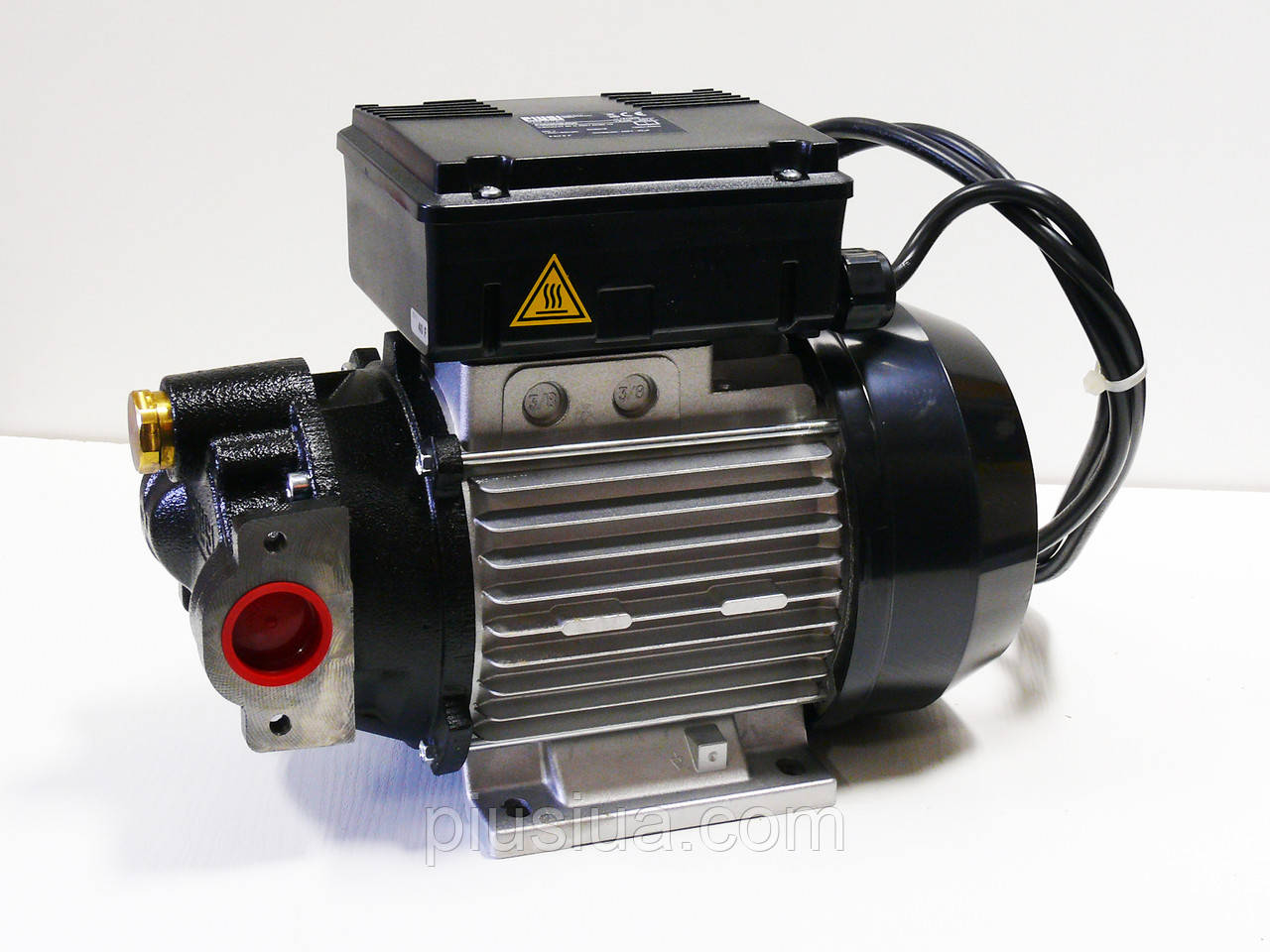

PIUSI Viscomat 90 T — промисловий лопатевий самовсмоктувальний насос для перекачування технічних олив і рідин середньої в’язкості. Живлення — 400 В, 50 Гц (трифазний). Стабільно забезпечує до ~50 л/хв за тиску до ~5 бар, має вбудований перепускний (байпасний) клапан, різьбові приєднання 1″ BSP (вн.), клас захисту IP55. Оптимальний для стаціонарних постів, бочкових модулів і ліній із котушками.

Ключові переваги Viscomat 90 T

• Самовсмоктування і швидкий «підхват» тракту, рівномірний малопульсуючий потік.

• Байпас у корпусі — захист від піків тиску при короткочасному перекритті видачі.

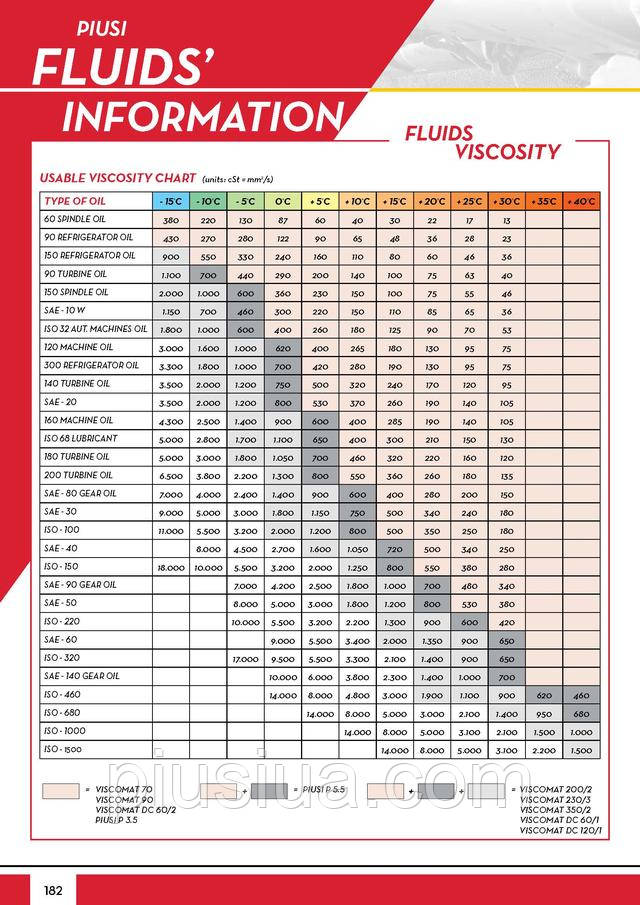

• Робота з в’язкими середовищами (типово до ~500 cSt у робочому діапазоні температур).

• Ресурс і надійність: асинхронний двигун, IP55, промислова компоновка.

Орієнтовні технічні характеристики Viscomat 90 T

• Живлення: 400 В AC, 50 Гц, 3~

• Продуктивність: до ~50 л/хв

• Макс. тиск: до ~5 бар

• В’язкість: до ~500 cSt (рекомендовано працювати в «робочому вікні» в’язкості)

• Приєднання: 1″ BSP (внутрішня різьба)

• Байпас: вбудований

• Клас захисту: IP55

• Середовище: оливи/технічні рідини; не для бензину та ЛЗР

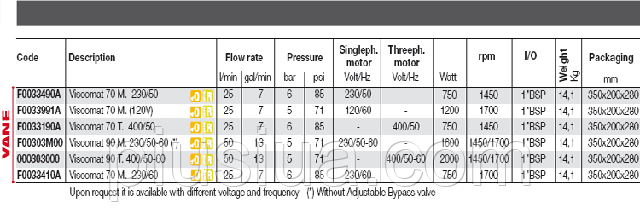

Порівняльна таблиця лінійки PIUSI Viscomat 70/90

* Про «оригінальні коди»: у PIUSI існують різні артикули для однієї моделі залежно від:
— типу живлення (M — однофазний 230 В, T — трифазний 400 В),
— країни/типу вилки (Schuko/UK/без вилки),
— «голий насос» чи комплект (з кабелем, кронштейном, адаптерами тощо).
Щоби вказати точні коди для Viscomat 70 M / 70 T / 90 M, повідомте, будь ласка: країну постачання, потрібну довжину/тип кабелю й чи потрібна вилка.

Рекомендації з підбору й монтажу

• Всмоктування: коротка герметична лінія, адекватні діаметри, мінімум поворотів; донний/сітчастий фільтр.

• Видача: рукав належного діаметра (для 90-ї серії доречно 1″); за наявності пістолета — бажано swivel.

• Фільтрація: під вимоги до чистоти — тонкі картриджі +, за потреби, магістральний водовідділювач (для олив зазвичай не актуально, але фільтр обов’язковий).

• Електрика: для 3~ моделей — перевірка напрямку обертання при пуску; захист і заземлення обов’язкові.

• Експлуатація: не тримайте насос довго «на закриту лінію» — байпас призначений для короткочасних режимів.

Коротке резюме

Viscomat 90 T (000303000) — трифазний лопатевий насос для олив із ~50 л/хв та ~5 бар, із байпасом, IP55 і приєднанням 1″ BSP. Якщо потрібен менший потік та/або однофазне живлення — розгляньте Viscomat 70 M/T (~25 л/хв). Для однофазного рішення з більшим потоком підійде Viscomat 90 M (~50 л/хв, 230 В).

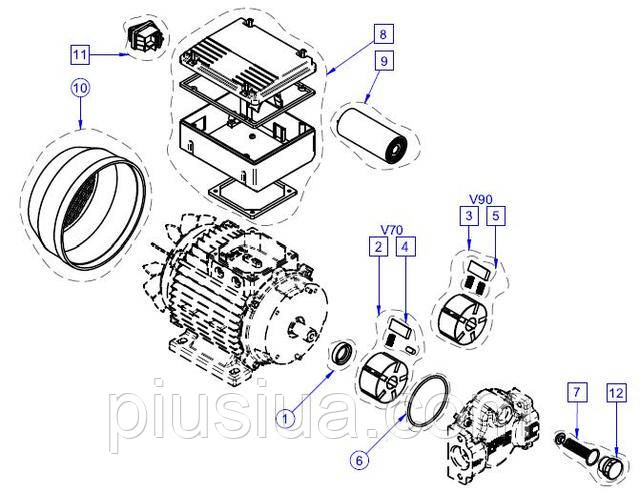

Запасні частини з оригінальними кодами (за моделями)

Важливо. У PIUSI існують варіанти під різні напруги/мережі (M = 1-ф, 230 В; T = 3-ф, 400 В) та комплектації (кабель/вилка/кожух тощо). Коди нижче — з офіційних списків запчастин для відповідних ревізій; у вашому замовленні радимо звірити з табличкою виробу (serial/part number).

1) Viscomat 70 M (1-ф, 230 В)

• R08772000 — KIT SEAL BABSL 20/30/7 (Viton).

• R13924000 — KIT SPRING + VANES + ROTOR VISCOMAT 70.

• R13926000 — KIT SPRING + VANES VISCOMAT 70 (комплект лопаток із пружинами).

• R06710000 — KIT SEAL ORING 3275 (комплект О-рингів).

• R11438000 — KIT ADJUSTING VALVE VISC. 70 (набор регулювального/байпас-клапана; для частини ревізій 70, зокрема 110 В).

• R0819600A — KIT TERMINAL BOX 1 HP 230 V 50 Гц (клемна коробка, версії 1 ф).

• R08194000 — CONDENSER 25 µF MOTOR 1 HP (пусковий/робочий конденсатор для 1-ф двигуна).

• R19575000 — CONDENSER 80 µF MOTOR 0.75 kW (для окремих 1-ф ревізій).

• R08182000 — KIT FAN COVER MOTOR MEC 80 (кожух вентилятора).

• R16657000 — 2-POLES SWITCH / BIPOLAR SWITCH 16A 250V (вимикач).

2) Viscomat 70 T (3-ф, 400 В)

• R08772000 — KIT SEAL BABSL 20/30/7 (Viton).

• R13924000 — KIT SPRING + VANES + ROTOR VISCOMAT 70.

• R13926000 — KIT SPRING + VANES VISCOMAT 70.

• R06710000 — KIT SEAL ORING 3275.

• R11438000 — KIT ADJUSTING VALVE VISC. 70 (для відповідних ревізій).

(Для трифазних версій 70 T конденсатор, як правило, не використовується, тому позиції на кшталт R08194000/R19575000 відсутні.)

3) Viscomat 90 M (1-ф, 230 В)

• R08772000 — KIT SEAL BABSL 20/30/7 (Viton).

• R13925000 — KIT BLADES + SPRING + ROTOR VISCOMAT 90.

• R06710000 — KIT SEAL ORING 3275.

• R0819600A — KIT TERMINAL BOX 1 HP 230 В.

• R19575000 — CONDENSER 80 µF MOTOR 0.75 kW (для частини ревізій 90 M).

• R08182000 — KIT FAN COVER MOTOR MEC 80.

• R16657000 — BIPOLAR SWITCH 16A 250V (вимикач; для відповідних виконань).

4) Viscomat 90 T (3-ф, 400 В) — арт. 000303000

• R08772000 — KIT SEAL BABSL 20/30/7 (Viton).

• R12662000 — KIT VANES WITH SPRINGS VISCOMAT 90 (комплект лопаток із пружинами).

• R06710000 — KIT SEAL ORING 3275.

• R15572000 — KIT BYPASS VALVE VISCOMAT 90 (комплект байпас-клапана).

(Трифазна версія 90 T не має конденсатора та мережевого вимикача у складі, якщо інше не передбачено конкретною комплектацією.)
